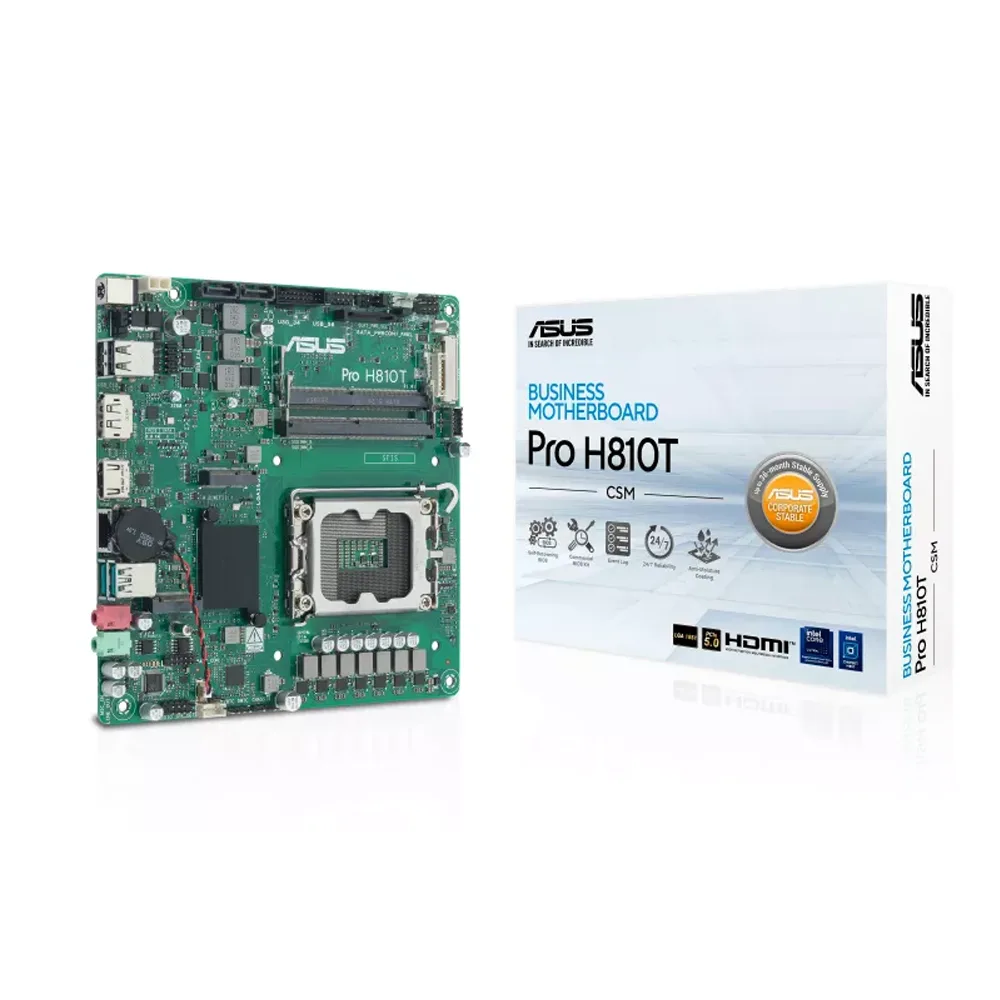

مادربرد ایسوس Pro H810T-CSM (Thin Mini-ITX)

شناسه محصول: ASUS-PRO-H810T-CSM
مادربرد ایسوس Pro H810T-CSM یک برد Thin Mini-ITX سازمانی با ابعاد ۱۷ در ۱۷ سانتی‌متر است که با کانکتور LVDS، دو اسلات SO-DIMM DDR5، اسلات M.2 با PCIe 5.0 و پشتیبانی از پردازنده‌های Core Ultra تا ۶۵ وات، برای کیوسک، تابلو دیجیتال و سیستم‌های کم‌حجم ساخته شده است.
ویژگی‌های محصول
سازنده
ASUS
مدل مادربرد
Pro H810T-CSM
چیپست
Intel H810
سوکت
LGA 1851
نسل پشتیبانی
نسل 15 (Core Ultra Series 2)
موجود در انبار
قیمت

تماس بگیرید

🛡️گارانتی اصلی و خدمات پس از فروش اَوِستا آی‌تی
📝 توضیحات
💡نظر کارشناس اَوِستا آی‌تی

مخصوص پروژه‌های embedded یا All-in-One که به فضای بسیار کم نیاز دارن؛ برای اسمبل دسکتاپ معمولی مناسب نیست.

مادربرد ایسوس Pro H810T-CSM یک برد Thin Mini-ITX با ابعاد ۱۷ در ۱۷ سانتی‌متر است که روی چیپست Intel H810 و سوکت LGA1851 ساخته شده و پردازنده‌های Intel Core Ultra سری ۲ تا توان ۶۵ وات را پشتیبانی می‌کند. این برد برای جاهایی طراحی شده که فضای کیس بسیار محدود است: کامپیوترهای همه‌کاره‌ی سفارشی، کیوسک‌های اطلاع‌رسانی، تابلوهای دیجیتال تبلیغاتی، سیستم‌های صندوق کم‌حجم، کیس‌های بدون فن و تجهیزات صنعتی جاسازی‌شده. وجود کانکتور LVDS برای اتصال مستقیم پنل نمایشگر و اسلات M.2 با PCIe 5.0 از ویژگی‌های کمتر دیده‌شده در این اندازه است.

مادربرد ایسوس Pro H810T-CSM

در این صفحه مشخصات را فقط از صفحه‌ی رسمی ASUS نقل کرده‌ایم و توضیح داده‌ایم که این برد برای چه پروژه‌هایی منطقی است و کجا محدودیت دارد. این مدل محصولی تخصصی است و برای هر کسی مناسب نیست؛ پس پیش از خرید حتماً سناریوی خودتان را با محدودیت‌های آن مقایسه کنید.

Thin Mini-ITX چیست و چرا مادربرد ایسوس Pro H810T-CSM متفاوت است؟

فرم فکتور Mini-ITX معمولی ۱۷ در ۱۷ سانتی‌متر است، اما نسخه‌ی Thin علاوه بر طول و عرض، روی ارتفاع قطعات هم محدودیت دارد تا برد در کیس‌های بسیار باریک و پشت مانیتورها جا شود. به همین دلیل در این بردها به‌جای رم دسکتاپ معمولی از ماژول‌های SO-DIMM لپ‌تاپی استفاده می‌شود و معمولاً خبری از اسلات کارت گرافیک بزرگ نیست. هدف، ساخت سیستمی کامل در کمترین حجم ممکن است.

ایسوس در معرفی این مدل آن را برد تجاری Thin Mini-ITX با امنیت، دوام و مدیریت‌پذیری بهتر توصیف کرده است. پسوند CSM هم یعنی در برنامه‌ی Corporate Stable Model قرار دارد؛ برنامه‌ای که برای پروژه‌های سازمانی چرخه‌ی عمر طولانی‌تر و اعلام EOL پیش از توقف تولید را در نظر می‌گیرد. برای سازنده‌ی کیوسک یا سیستم جاسازی‌شده که محصولش را چند سال تولید می‌کند، دسترسی پایدار به یک برد ثابت اهمیت ویژه‌ای دارد.

مشخصات رسمی مادربرد ایسوس Pro H810T-CSM

تمام موارد زیر از صفحه‌ی Tech Specs این مدل در سایت ASUS نقل شده است:

  • پردازنده: Intel Core Ultra سری ۲ با سوکت LGA1851، فقط تا توان ۶۵ وات؛ پشتیبانی از Turbo Boost 2.0 و Turbo Boost Max 3.0
  • چیپست: Intel H810
  • حافظه: دو اسلات SO-DIMM، حداکثر ۱۲۸ گیگابایت DDR5، سرعت تا 6400+MT/s، دوکاناله، Non-ECC و Un-buffered
  • خروجی تصویر: یک DisplayPort (تا 4K@60Hz)، یک HDMI (تا 4K@60Hz) و یک کانکتور LVDS
  • ذخیره‌سازی: یک اسلات M.2 Key M با طول 2280 و حالت PCIe 5.0 x4 متصل به پردازنده، به‌علاوه‌ی دو پورت SATA 6Gb/s
  • بی‌سیم: یک اسلات M.2 Key E برای ماژول وای‌فای و بلوتوث
  • شبکه: یک پورت ۱ گیگابیت Realtek با ASUS LANGuard
  • USB: پورت USB-C با سرعت ۲۰ گیگابیت در جلو و پورت‌های USB 10Gbps نوع A در پشت
  • صدا: کدک Realtek با پشتیبانی 7.1 کانال
  • کانکتورهای داخلی: Panel Off، COM، COM Debug، Chassis Intrusion، صدای پنل جلو، اسپیکر، TPM با رابط SPI و هدر پنل جلو
  • امنیت: پشتیبانی از Intel TXT (سطح ۱ تا ۳)
  • بایوس: دو فلش ۱۲۸ مگابیتی، UEFI AMI؛ مدیریت: WOL by PME و PXE؛ نرم‌افزار ACC Express
  • سیستم‌عامل: ویندوز ۱۱ نسخه‌ی 22H2 به بعد و ویندوز ۱۰ 64 بیتی نسخه‌ی 21H2 به بعد

محدودیت ۶۵ وات؛ مهم‌ترین نکته‌ی خرید

ایسوس صراحتاً نوشته که مادربرد ایسوس Pro H810T-CSM فقط پردازنده‌های تا ۶۵ وات را پشتیبانی می‌کند. یعنی مدل‌های K با توان پایه‌ی بالاتر برای این برد مناسب نیستند. انتخاب منطقی، پردازنده‌های بدون پسوند K مثل Core Ultra 5 225 است. اگر از خروجی‌های تصویر و LVDS استفاده می‌کنید، پردازنده باید گرافیک مجتمع داشته باشد؛ پس نسخه‌های F مثل Core Ultra 5 225F در این برد عملاً بی‌استفاده‌اند، چون اسلات کارت گرافیک هم وجود ندارد.

در کیس‌های باریک، خنک‌کاری محدود است و خنک‌کننده‌های کم‌ارتفاع ظرفیت پایینی دارند. حتی با پردازنده‌ی ۶۵ واتی، در بار طولانی ممکن است پردازنده برای کنترل دما فرکانس را پایین بیاورد. این برد برای پردازش سبک و مداوم طراحی شده، نه برای بار سنگین چندهسته‌ای.

LVDS و خروجی‌های تصویر در مادربرد ایسوس Pro H810T-CSM

کانکتور LVDS امکان اتصال مستقیم پنل‌های نمایشگر صنعتی و پنل‌هایی را می‌دهد که در کیوسک‌ها و دستگاه‌های همه‌کاره استفاده می‌شوند، بدون نیاز به برد مبدل جداگانه. هدر Panel Off هم برای کنترل خاموش و روشن کردن پنل کاربرد دارد. در کنار آن، DisplayPort و HDMI روی پنل پشتی برای اتصال مانیتور یا تلویزیون معمولی در دسترس‌اند.

توجه داشته باشید که کابل LVDS و تنظیم آن به مشخصات پنل بستگی دارد و برای هر پنل باید کابل مناسب و تنظیمات صحیح در بایوس انتخاب شود. این کار برای پروژه‌های صنعتی معمول است، اما برای کاربر عادی پیچیدگی ایجاد می‌کند.

ذخیره‌سازی PCIe 5.0 در فضای کوچک

جالب‌ترین بخش این برد اسلات M.2 متصل به پردازنده با حالت PCIe 5.0 x4 است. یعنی می‌توانید پرسرعت‌ترین SSDهای امروزی را در یک سیستم کوچک نصب کنید. ولی صادقانه بگوییم: برای کیوسک یا صندوق فروشگاه، SSD نسل ۴ هم کاملاً کافی است و SSDهای نسل ۵ حرارت بیشتری تولید می‌کنند که در کیس باریک بدون جریان هوا مشکل‌ساز است. فقط وقتی به سرعت واقعاً بالا نیاز دارید، مثلاً برای بارگذاری سریع داده‌های حجیم، سراغ نسل ۵ بروید و برای خنک‌کاری آن فکر کنید.

دو پورت SATA هم برای اتصال SSD یا هارد ۲.۵ اینچی وجود دارد که در بسیاری از کیس‌های Thin جای نصب آن پیش‌بینی شده است. محدودیت روشن این است که فقط یک اسلات M.2 برای ذخیره‌سازی دارید.

اتصالات و ورودی/خروجی مادربرد ایسوس Pro H810T-CSM

پورت USB-C جلو با سرعت ۲۰ گیگابیت برای انتقال سریع داده از حافظه‌های خارجی مناسب است، به شرط اینکه کیس شما کانکتور مربوط را داشته باشد. پورت‌های USB 10Gbps نوع A در پشت برای تجهیزات جانبی کافی‌اند، هرچند تعداد پورت‌ها در این فرم فکتور طبیعتاً محدود است. اسلات M.2 Key E اجازه‌ی افزودن وای‌فای و بلوتوث را می‌دهد؛ ماژول و آنتن جداگانه تهیه می‌شوند.

شبکه‌ی سیمی با کارت Realtek یک گیگابیتی تأمین می‌شود که برای کیوسک و صندوق کافی است. هدر COM هم برای اتصال دستگاه‌های سریال مثل بارکدخوان یا نمایشگر مشتری کاربرد دارد.

نکته درباره‌ی تغذیه

بردهای Thin Mini-ITX معمولاً برای کیس‌های باریک با آداپتور خارجی طراحی می‌شوند. نوع ورودی برق و توان آداپتور مورد نیاز را پیش از خرید کیس، در صفحه‌ی رسمی و دفترچه‌ی برد بررسی کنید تا کیس و آداپتور با هم سازگار باشند. انتخاب آداپتور ضعیف رایج‌ترین علت ناپایداری در سیستم‌های کوچک است.

انتخاب رم SO-DIMM برای مادربرد ایسوس Pro H810T-CSM

چون اسلات‌های حافظه از نوع SO-DIMM هستند، باید ماژول DDR5 لپ‌تاپی بخرید. ماژول‌های SO-DIMM با DIMM دسکتاپ از نظر اندازه و تعداد پین متفاوت‌اند و به‌هیچ‌وجه جای هم نصب نمی‌شوند. پیشنهاد ما دو ماژول هم‌ظرفیت و هم‌سری است تا حالت دوکاناله فعال شود. این نکته در سیستم‌هایی که فقط از گرافیک مجتمع استفاده می‌کنند اهمیت بیشتری دارد، چون گرافیک مجتمع از رم سیستم به‌عنوان حافظه‌ی گرافیکی استفاده می‌کند و پهنای باند دوکاناله روی روانی تصویر و پخش ویدیو اثر مستقیم دارد.

برای کیوسک یا تابلوی دیجیتال، ۱۶ گیگابایت معمولاً کافی است. اگر سیستم قرار است چند برنامه‌ی سنگین هم‌زمان اجرا کند یا مدل‌های کوچک هوش مصنوعی را روی NPU پردازنده اجرا کنید، ۳۲ گیگابایت انتخاب امن‌تری است. سقف ۱۲۸ گیگابایت برای این فرم فکتور بیش از نیاز اکثر پروژه‌هاست.

نکات مونتاژ مادربرد ایسوس Pro H810T-CSM در کیس باریک

در کیس‌های Thin، فاصله‌ی بین برد و دیواره‌ی کیس بسیار کم است و همین موضوع چند نکته‌ی عملی ایجاد می‌کند. اول، خنک‌کننده‌ی پردازنده باید دقیقاً با ارتفاع مجاز کیس هماهنگ باشد؛ خنک‌کننده‌های معمولی دسکتاپ اصلاً جا نمی‌شوند. دوم، مسیر کابل‌ها را از قبل طراحی کنید تا جلوی جریان هوای محدود را نگیرند. سوم، اگر SSD نسل ۵ نصب می‌کنید، یک پد حرارتی یا هیت‌سینک کم‌ارتفاع در نظر بگیرید یا اصلاً SSD نسل ۴ انتخاب کنید که حرارت کمتری دارد.

چهارم، پیش از بستن نهایی کیس، سیستم را با بار واقعی چند ساعت آزمایش کنید و دمای پردازنده و SSD را بررسی کنید. در پروژه‌هایی که ده‌ها دستگاه یکسان تولید می‌شود، این آزمایش روی نمونه‌ی اول از بسیاری از مشکلات بعدی جلوگیری می‌کند. Q-LED و هدر COM Debug هم در مرحله‌ی نمونه‌سازی برای عیب‌یابی کمک‌کننده‌اند.

مثال عملی: سیستم نوبت‌دهی یک مطب

فرض کنید یک مطب یا کلینیک می‌خواهد نمایشگر نوبت‌دهی در سالن انتظار و یک سیستم پذیرش کوچک داشته باشد. با مادربرد ایسوس Pro H810T-CSM، یک پردازنده‌ی Core Ultra 5 مدل ۶۵ واتی، دو ماژول SO-DIMM هشت‌گیگابایتی، یک SSD NVMe نسل ۴ و یک کیس باریک بدون فن، سیستمی ساکت و کم‌مصرف ساخته می‌شود که پشت تلویزیون یا داخل پایه‌ی نمایشگر جا می‌گیرد. خروجی HDMI به تلویزیون سالن وصل می‌شود و مدیریت از راه دور هم با ACC Express ممکن است. چنین سیستمی سال‌ها بدون نیاز به ارتقا کار می‌کند.

امنیت و مدیریت

پشتیبانی از Intel TXT در سطوح ۱ تا ۳ و هدر TPM با رابط SPI، این برد را برای سیستم‌هایی که در فضای عمومی نصب می‌شوند و در معرض دسترسی فیزیکی افراد ناشناس هستند مناسب می‌کند. هدر Chassis Intrusion هم باز شدن کیس را تشخیص می‌دهد. ACC Express برای مدیریت متمرکز کیوسک‌ها و دستگاه‌های پراکنده در شعبه‌های مختلف کاربرد دارد و امکان به‌روزرسانی زمان‌بندی‌شده را می‌دهد.

مادربرد ایسوس Pro H810T-CSM برای چه پروژه‌هایی مناسب است؟

  • کیوسک‌های اطلاع‌رسانی و نوبت‌دهی با پنل LVDS
  • تابلوهای دیجیتال و نمایشگرهای تبلیغاتی
  • کامپیوترهای همه‌کاره‌ی سفارشی و سیستم‌های پشت مانیتور
  • صندوق‌های فروشگاهی کم‌حجم با دستگاه‌های سریال
  • سیستم‌های بدون فن در محیط‌های کم‌صدا مثل کتابخانه یا مطب

برای گیمینگ، رندر یا هر کاری که به کارت گرافیک جداگانه نیاز دارد مناسب نیست، چون اسلات PCIe برای کارت گرافیک ندارد. اگر کیس استاندارد میکرو ATX دارید، Pro H810M-CT-CSM یا Pro H810M-C II-CSM امکانات بیشتری با هزینه‌ی کمتر در اختیارتان می‌گذارند.

مقایسه‌ی کوتاه با مینی‌پی‌سی‌های آماده

شاید بپرسید چرا به‌جای این برد یک مینی‌پی‌سی آماده نخریم. پاسخ به نیاز پروژه بستگی دارد. مینی‌پی‌سی آماده سریع‌تر راه‌اندازی می‌شود، اما معمولاً کانکتور LVDS، هدر COM، امکان انتخاب کیس دلخواه و چرخه‌ی عمر تضمین‌شده‌ی CSM را ندارد. وقتی محصول شما یک دستگاه سفارشی است که باید چند سال با همان مشخصات تولید شود، برد Thin Mini-ITX سازمانی انعطاف بیشتری می‌دهد. برای یک یا دو سیستم ساده‌ی اداری، مینی‌پی‌سی آماده ممکن است انتخاب ساده‌تری باشد و این را صادقانه به مشتری‌هایمان هم می‌گوییم.

جمع‌بندی

مادربرد ایسوس Pro H810T-CSM یک ابزار تخصصی است: کوچک، امن، با LVDS و SSD نسل ۵. ارزش واقعی آن در پروژه‌هایی آشکار می‌شود که فضای فیزیکی محدود است و پایداری طولانی‌مدت اهمیت دارد. محدودیت‌هایش هم صریح است: پردازنده تا ۶۵ وات، دو اسلات SO-DIMM، یک M.2، دو SATA، شبکه‌ی یک گیگابیتی و نبود اسلات کارت گرافیک. اگر این محدودیت‌ها با پروژه‌ی شما سازگار است، این برد گزینه‌ای جدی است.

سوالات متداول

آیا مادربرد ایسوس Pro H810T-CSM رم دسکتاپ معمولی قبول می‌کند؟

خیر، اسلات‌های آن SO-DIMM هستند و به ماژول‌های DDR5 لپ‌تاپی نیاز دارد.

می‌توان کارت گرافیک نصب کرد؟

خیر، طبق مشخصات رسمی اسلات توسعه‌ی PCIe برای کارت گرافیک ندارد و تصویر از گرافیک مجتمع پردازنده تأمین می‌شود.

پردازنده‌ی Core Ultra 7 هم نصب می‌شود؟

فقط مدل‌هایی که توان آن‌ها تا ۶۵ وات است؛ فهرست دقیق را در CPU Support List ایسوس ببینید.

وای‌فای دارد؟

اسلات M.2 Key E دارد؛ ماژول جداگانه تهیه می‌شود.

اگر یک پروژه‌ی کیوسک، تابلو دیجیتال یا سیستم جاسازی‌شده دارید، از مشاوره خرید کامپیوتر اَوِستا آی‌تی برای انتخاب کیس، آداپتور، رم SO-DIMM و ماژول بی‌سیم سازگار کمک بگیرید. برای سفارش تعدادی، فرم استعلام قیمت سیستم را پر کنید. مادربرد ایسوس Pro H810T-CSM را می‌توانید از اَوِستا آی‌تی تهیه کنید.

⚙️ مشخصات فنی
iمشخصات کلی
سازنده
ASUS
مدل مادربرد
Pro H810T-CSM
چیپست
Intel H810
سوکت
LGA 1851
نسل پشتیبانی
نسل 15 (Core Ultra Series 2)
Cمشخصات پردازنده (CPU)
پردازنده‌های پشتیبانی‌شده
پردازنده‌های Core Ultra سری 2 (LGA1851)
فناوری‌های توربو
پشتیبانی از Intel Turbo Boost 2.0 و Turbo Boost Max 3.0 (بسته به مدل CPU)
Rمشخصات حافظه RAM
تعداد اسلات رم
2 عدد SO-DIMM (رم لپ‌تاپی)
حداکثر حافظه قابل نصب
128 گیگابایت
نوع حافظه
DDR5 (تا 6400+ مگاترانسفر بر ثانیه)
تعداد کانال حافظه
دو کاناله
Pاتصالات و خروجی‌های تصویر
اسلات‌های PCIe
ندارد (فاقد اسلات توسعه PCIe جانبی؛ فقط M.2)
اسلات‌های M.2
1 عدد (تایپ 2280 تا PCIe 5.0 x4)
پورت‌های SATA
2 عدد SATA 6Gb/s
پورت‌های USB
پورت‌های USB 10Gbps تایپ A و USB 20Gbps تایپ C در پنل جلو
وای‌فای
ندارد
بلوتوث
ندارد
خروجی‌های تصویر
1 عدد DisplayPort + 1 عدد HDMI + 1 عدد LVDS (برای پنل‌های صنعتی)
Wمشخصات حرارتی و توان مصرفی
سیستم خنک‌کننده
طراحی بدون فن (Fanless-ready)
Dابعاد، وزن و طراحی
فرم فاکتور و ابعاد
فرم فاکتور Thin Mini-ITX (فشرده مخصوص کیوسک و AIO)
Tفناوری‌های پیشرفته و هوش مصنوعی
نورپردازی RGB
ندارد
ویژگی‌های ویژه
طراحی ویژه بیزینسی/Embedded (Self-Recovering BIOS، هدر COM Debug، Q-LED Core)، ASUS Control Center Express،
